HOMEプリント基板の材料基板設計−基板製造部品実装お問い合わせ
部品実装
 部品実装 ‖ 事例集

部品実装

初回メタルマスク代無料

新規お客様に限り、1点20万円以上の物件

手付け、手載せ、マウンター実装

BGA・CSP (実績0.4ピッチまで)

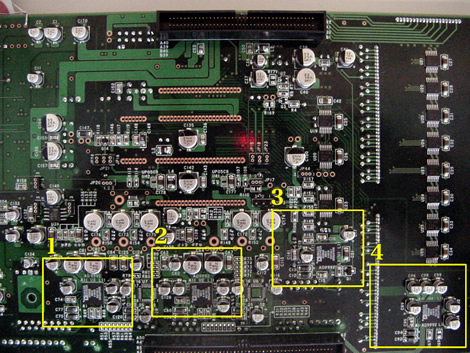

BGA写真1の部分の拡大 BGA写真2の部分の拡大

BGA写真3の部分の拡大 BGA写真4の部分の拡大

鉛フリー実装

試作1台から最短納期対応


半田フロー用治具 “RICOCEL”パレット


利昌工業製 HP-3261A(静電気対策品)

特長

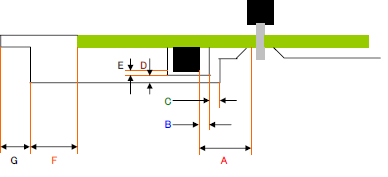

推奨の距離と厚み


A 3mm以上推奨 マスク部品からDIP品ラウンドまでの距離
B 1mm推奨 部品側面から壁まで
C 1mm推奨 壁厚
D 1mm以上推奨 パレット底板の厚さ
E 0.5mm以上推奨 部品と底板の間隔
F 20〜30mm推奨 基板端からエッジまで
G 通常5〜8mm推奨 エッジ幅

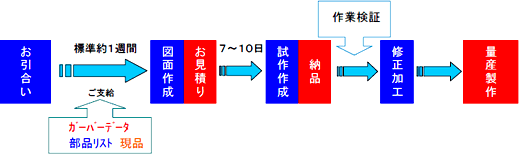

商品お届けまでのフローチャート

ページの上へ

事例集 〜 部品調達、部品実装 〜


事例1 ○○研究所様より

「ディップ部品のところをチップ部品の設計をしてしまい、
実装ができないので困っている」という相談をいただきました。

変換基板を設計し対応するという手もあったのですが、
今日1日しか納期がなかった為、チップパットの箇所にディップ部品を実装する事になりました。
ディップの足が16ピンで4個載せる必要があるので64箇所をリード線でつなぐ作業を何とか1日で完了することができ、大変喜んでいただきました。



事例2 △△工業様より

新製品の基板設計から実装までの依頼をいただいたのですが、回路図と部品表が合わないことや、部品が特殊で流通がほとんどなく納期がかなりかかるなどの問題がありました。

コバヤシより同等品への変更を提案するなど、事前に納期面などの目に見えないトラブルを回避することができました。



事例3 ◇◇電器産業様より

8層貫通基板の設計〜実装までを1週間でやってほしいという相談をいただきました。

土日を稼動する納期優先での見積りになるので価格としては高くなりましたが、実際に下記の日程で進めて納期どおり間に合わせることができました。

設計3日、検図1日、基板2日、実装1日



事例4 埼玉の○○様より

関東方面で実装を依頼しているのですが、品質が安定せずに困っているので、試しにコバヤシで実装してほしいという要望。

関東方面で実装を依頼しているのですが、品質が安定せずに困っているので、試しにコバヤシで実装してほしいという要望。






ページの上へ




オリジナル製品案内「燗匠(かんしょう)」
オリジナル製品案内「コックポリナー」
